    Gewindelehren von Lubero

    Gewinde präzise überprüfen: die unverzichtbaren Gewindelehren!

    Unsere Gewindelehren stehen für erstklassige Qualität, Zuverlässigkeit und einfache Handhabung.

    Mit ausgewählten Materialien und einem ansprechenden Design bieten unsere Gewindelehren die perfekte Kombination aus Funktionalität und Ästhetik. Jedes Produkt wird sorgfältig gefertigt und mit einem Zertifikat versehen, das die hohe Qualität bestätigt.

    Wir bei Lubero wissen, wie wichtig präzise Gewindelehren für die Arbeit unserer Kunden sind. Deshalb legen wir großen Wert auf Genauigkeit und Langlebigkeit. Unsere Gewindelehren ermöglichen präzise Gewindeprüfungen und unterstützen zahlreiche Partner dabei, Ihre Qualitätskontrollen erfolgreich abzuschließen.

    Der Grund, warum Lubero auf Gewindelehren setzt – Effizienz!

    Gewindelehren sind ein unverzichtbarer Bestandteil des Qualitätsmanagements in der Gewindeindustrie. Neben der hohen Prozesssicherheit und der einfachen Handhabung ist die Zeit, in der das Gewinde auf seine Richtigkeit überprüft wird, der entscheidende Punkt, warum nahezu jeder Industriebetrieb Gewindelehren im Einsatz hat.

    Da Gewindelehren keinen Wert ausgeben, sondern die Aussage: Gut oder nicht gut, erspart dieses einfache, aber geniale Prüfmittel dem Anwender enorm viel Zeit. Diese Zeitersparnis schlägt sich deutlich in der Produktionseffizienz nieder.

    Gute und zuverlässige Gewindelehren zu finden, kann eine echte Herausforderung sein.Zum Glück gibt es Lubero.

    Bei Lubero werden Sie garantiert fündig, unser Sortiment ist sorgfältig und übersichtlich gefiltert. Ob metrische oder zöllige Gewindelehren, Lubero hat die passende Lösung für Ihre Anforderungen.

    Verlassen Sie sich auf Lubero, wenn es um hochwertige Gewindelehren geht.

    Warum zufriedene Kunden, Ihre Gewindelehren bei lubero kaufen.

    Präzision: Unsere Gewindelehren werden mit höchster Präzision hergestellt, um genaue Prüfungen und Bewertungen von Gewinden zu ermöglichen.

    Haltbarkeit: Die Gewindelehren werden aus hochwertigen Materialien hergestellt, die eine lange Lebensdauer und Verschleißfestigkeit gewährleisten.

    Vielseitigkeit: Unser Portfolio umfasst verschiedenste Arten und Größen von Gewindelehren, wodurch Sie eine Riesen-Auswahl zu allen Gewindearten finden.

    Ergonomisches Design: Das Design der Gewindelehren besticht nicht nur optisch, sondern ermöglicht eine bequeme Handhabung und minimiert Unannehmlichkeiten beim Gebrauch.

    Benutzerfreundlichkeit:Die Gewindelehren sind einfach zu bedienen und erfordern keine speziellen Kenntnisse oder Ausbildung.

    Resistente Beschriftung:Die Gewindelehren werden mit einem sehr präzisen Laser beschriftet, was ein einfaches Ablesen der Abmessung und Toleranzen selbst nach Jahren im Gebrauch ermöglicht.

    Genauigkeit:Unsere Gewindelehren bieten eine hohe Prüfgenauigkeit, selbst bei Toleranzen, die im Hundertstelbereich zu prüfen sind.

    Langlebige Kalibrierung:Die Gewindelehren werden sorgfältig kalibriert und behalten ihre Genauigkeit bei sorgfältigem Gebrauch über Jahre hinweg.

    Einfache Wartung: Das Produkt erfordert nur minimale Wartung, um seine Funktionalität und Leistung zu erhalten.

    Kundendienst: Wir bieten einen erstklassigen Kundendienst, um Fragen zu beantworten, Anleitungen zur Verwendung der Gewindelehren zu geben und bei Problemen zu helfen.

    Warum die Gewindelehre wichtig ist?

    Die Frage ist einfach zu beantworten. Wer ein toleranzhaltiges Gewinde herstellen will, kann sich dessen nur dann sicher sein, wenn eine Gewindemessung oder wie in unserm Fall eine Gewindeprüfung mit einer Gewindelehre durchgeführt wird.

    Um auf die Einzelheiten einzugehen, haben wir die häufigsten Fragen etwas genauer unter die Lupe genommen, um unseren Kunden die perfekten Antworten zu liefern.

    Welche Arten von Gewindelehren gibt es und welches Gewinde kann mit ihnen gelehrt werden?

    Für Innengewinde:

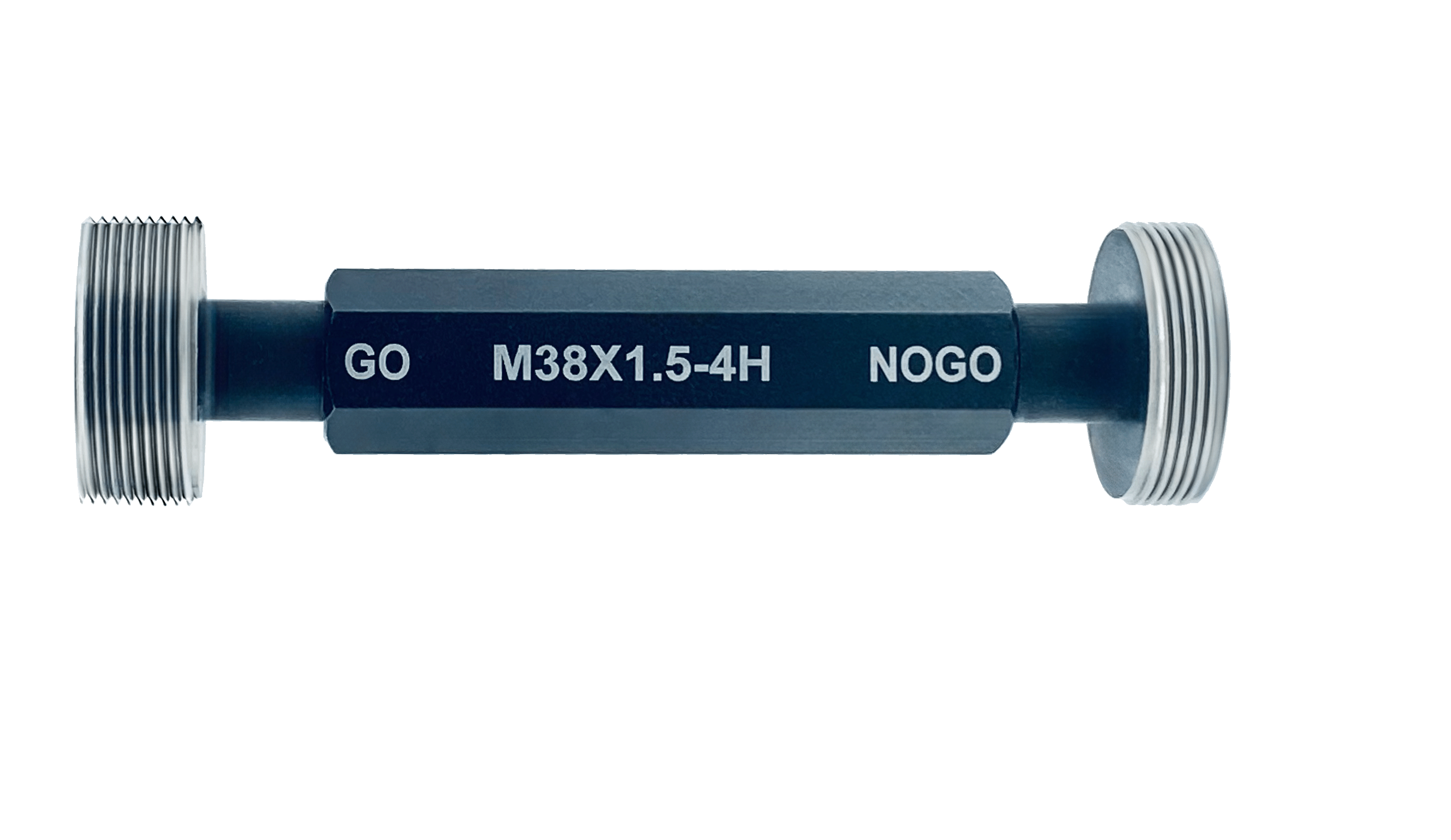

    Gewinde-Grenzlehrdorn

    Der Gewinde-Lehrdorn wird zur Prüfung von Innengewinden verwendet. Er zeichnet sich durch seine hantelartige Form aus. Die längere Seite ist mit der Gut-Seite, der Toleranzfläche, versehen. Die andere Seite ist die Ausschuss-Seite, die, wie der Name es vermuten lässt, außerhalb der Toleranz liegt.

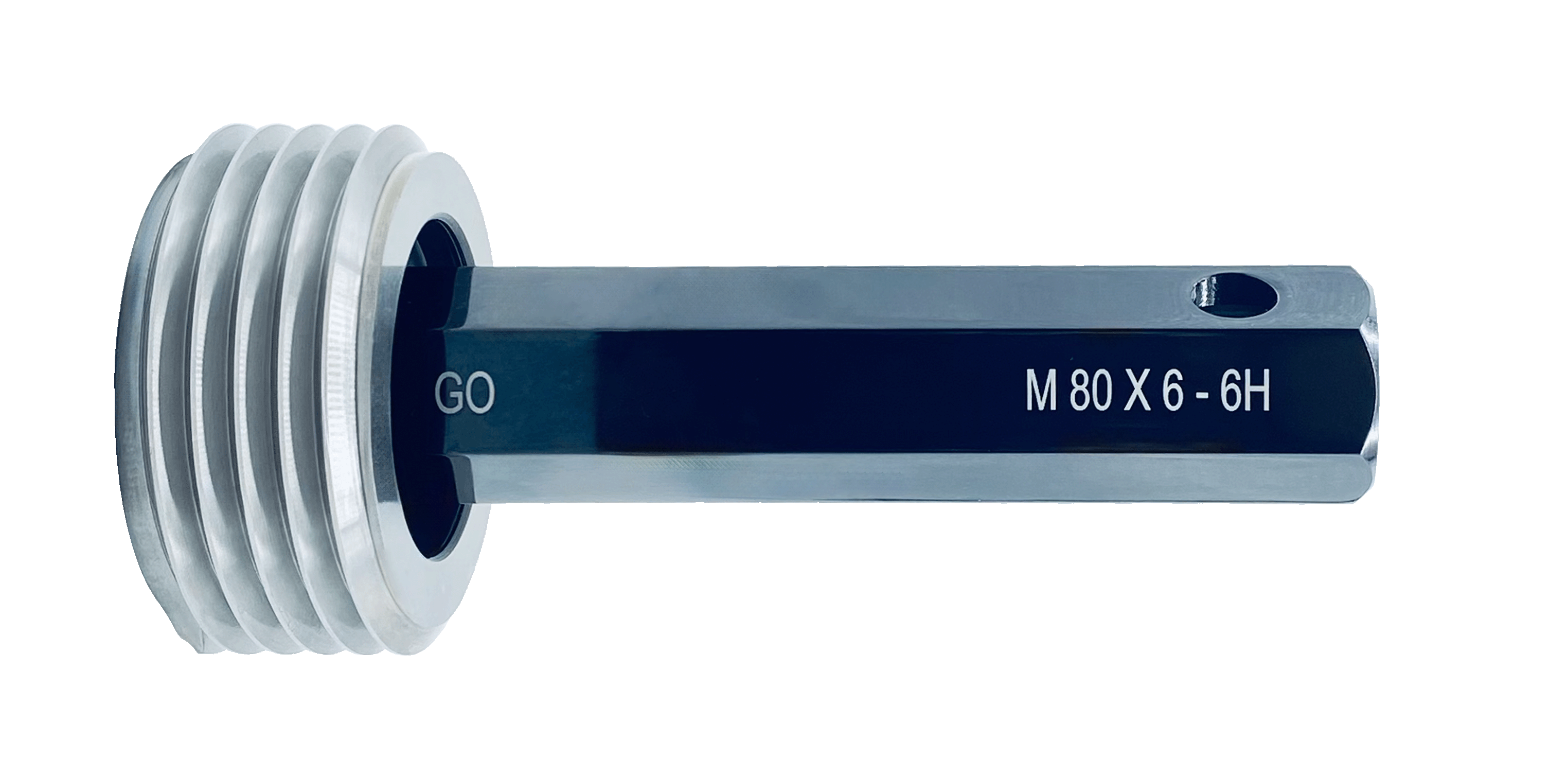

    Gut-Gewindelehrdorn

    Der Gut-Gewindelehrdorn wird ebenso dort eingesetzt, wo ein Innengewinde geprüft werden soll. Er prüft das Kleinstmaß des Außendurchmessers, das Kleinstmaß des Flankendurchmessers, ob das Gewinde Steigungsabweichungen aufweist und ob Unebenheiten oder Abweichungen im Gewindeprofil vorhanden sind.

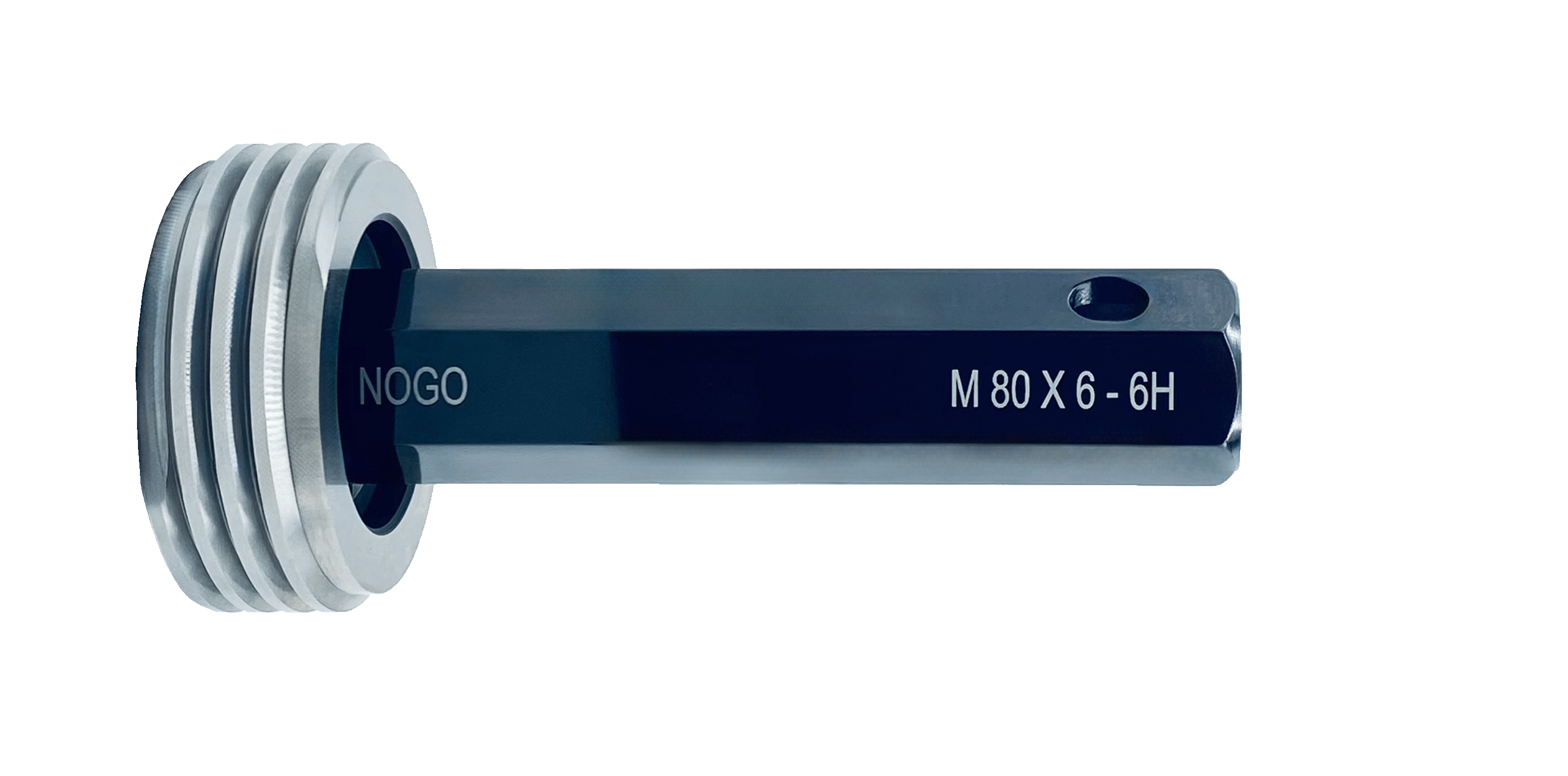

    Ausschuss-Gewindelehrdorn

    Der Ausschuss-Gewindelehrdorn prüft nur das größte Maß des Flankendurchmessers. So darf man sich sicher sein, dass das Gewinde nicht aus der Toleranz fällt, wenn sich der Ausschuss-Grenzlehrdorn nicht eindrehen lässt.

    Für Außengewinde:

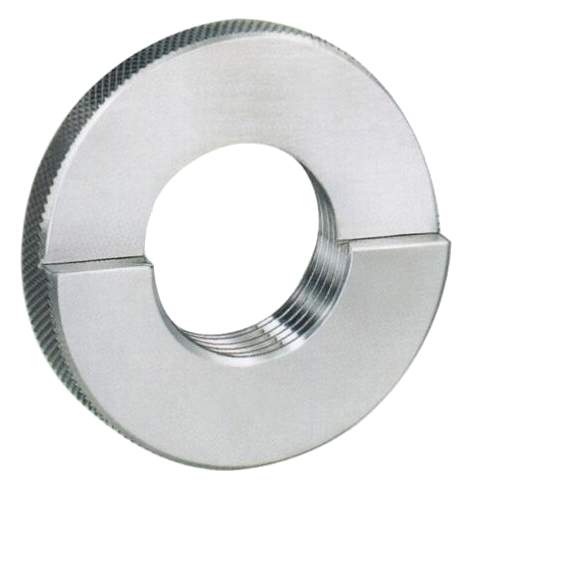

    Gewinde-Grenzlehrring

    DerGewinde-Grenzlehrring findet seine Anwendung auf dem Außengewinde. Der Grenzlehrring dient ausschließlich zur Prüfung konischer Gewinden, zum Beispiel NPT Gewinde.

    Gekennzeichnet ist der Grenzlehrring mit einem Absatz an der Stirnseite. Dieser Absatz gilt als Toleranzfeld. Einfach gesagt, wenn sich der Grenzlehrring nicht mehr aufdrehen lässt, muss das Ende des Gewindebolzens innerhalb des Absatzes liegen.

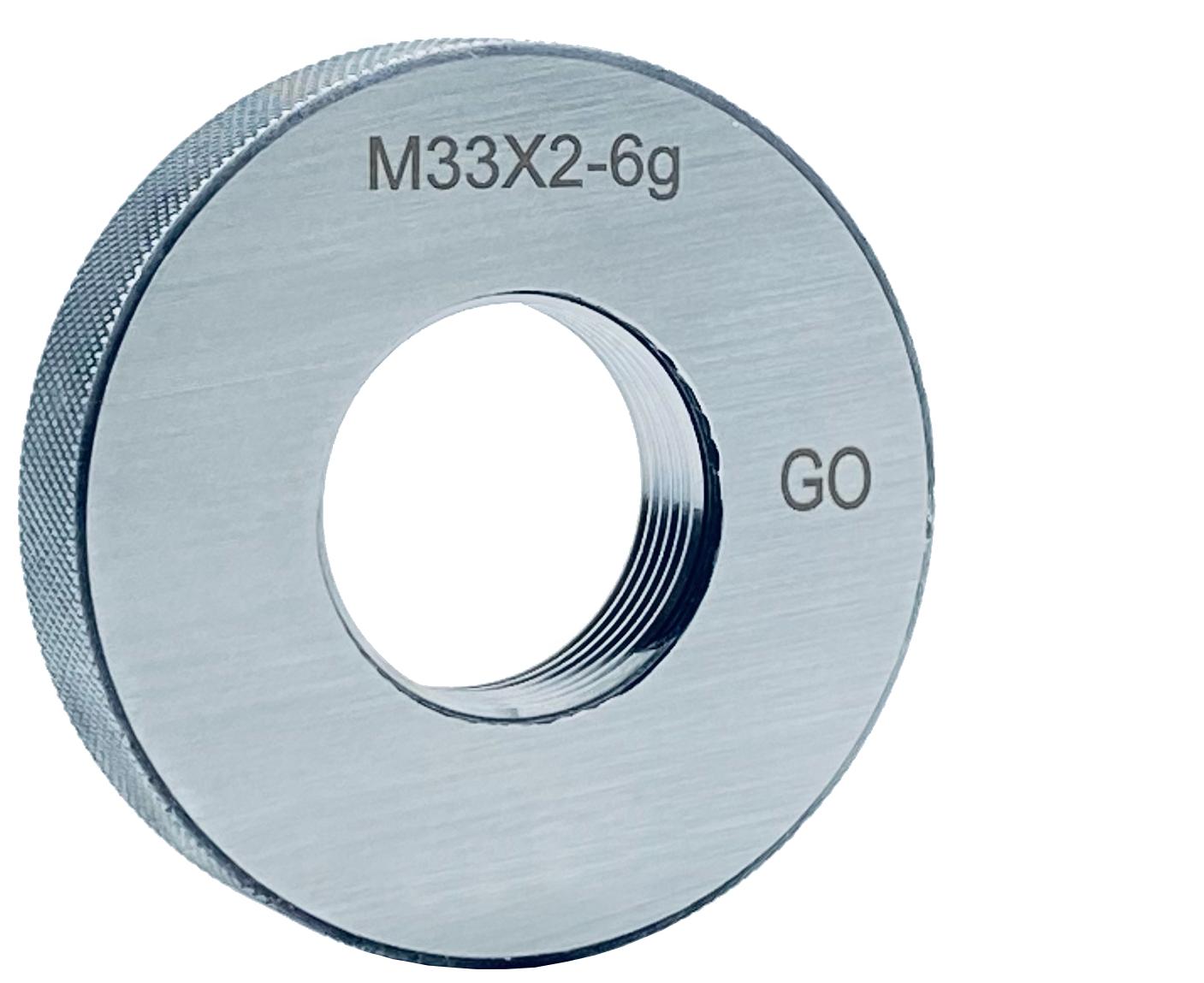

    Gut-Gewindelehrring

    Der Gut-Gewindelehrring prüft die Passgenauigkeit des zylindrischen Außengewindes. Das heißt, hier wird das größte Maß des Außen- und Flankendurchmessers geprüft, aber auch, ob das Gewinde Steigungsabweichungen oder Unebenheiten aufweist.

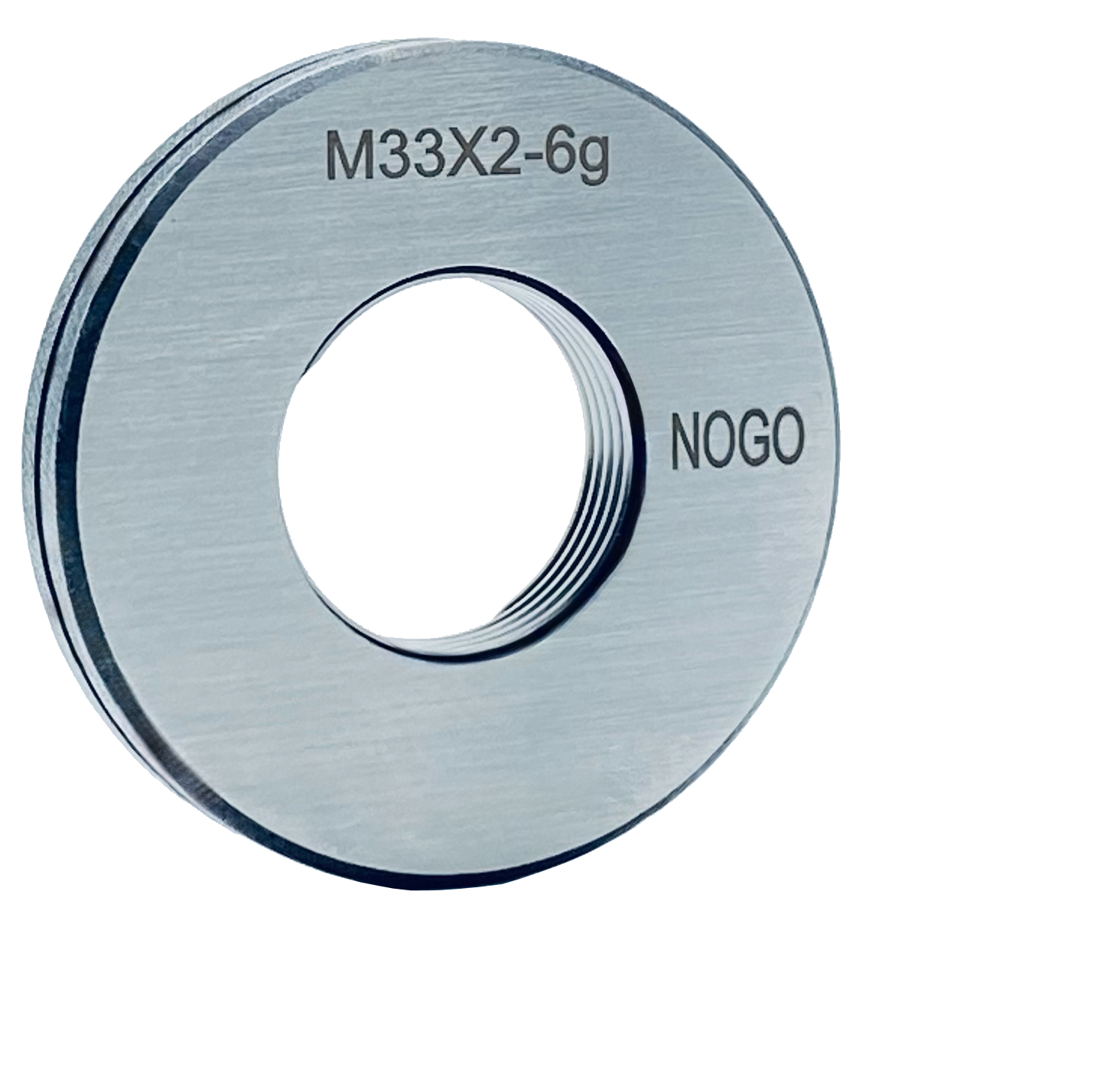

    Ausschuss-Gewindelehrring

    Ein Ausschuss-Gewindelehrring prüft das Gewinde auf das Kleinstmaß im Flankendurchmesser. Merke: Lässt sich der Ausschusslehrring über die gesamte Gewindelänge aufdrehen, ist das Gewinde nicht mehr passgenau und muss erneuert werden.

    Wie oft sollten Gewindelehren kalibriert oder überprüft werden?

    Das hängt stark von der Einsatzhäufigkeit der Lehren und der Prozesssicherheit der jeweiligen Anwendungsbereiche ab.

    Wir empfehlen, die Lehren jährlich von geschultem Fachpersonal kalibrieren zu lassen. Wir bei Lubero bieten unseren Kunden diesen Service gerne an.

    Wie wählt man die richtige Gewindelehre aus?

    Bestimmung des Gewindetyps: Um ein Gewinde mit einer Gewindelehre zu prüfen, ist es von Vorteil zu wissen, um welches Gewinde es sich handelt. Es kann sich zum Beispiel um ein metrisches Gewinde, ein Zollgewinde oder um Sondergewinde handeln. Dazu kann ein Blick auf das Gewindeprofil hilfreich sein.

    Berücksichtigung der Gewindeabmessung: Nach der Bestimmung der Gewindeart, muss die Gewindeabmessung bestimmt werden. Dazu gehören der Nenndurchmesser und die Gewindesteigung oder die Gewindegänge pro Zoll.

    Wahl der richtigen Toleranzklasse:last but not least die Toleranzklasse. Diese definiert die zulässige Abweichung von den Standardmaßen und beeinflusst somit die Auswahl der Gewindelehre. Die Toleranzklasse ist durch eine Zahl und einen Buchstaben gekennzeichnet. Das könnte so aussehen:  6g, 7H, 2A, 3B oder 4h, und hängt von der Gewindeart und dem Außen- oder Innengewinde ab.

    Wie wird eine Gewindelehre korrekt verwendet, um genaue Prüfungen durchzuführen?



    Gewinde reinigen: Um die Prüfung korrekt durchführen zu können, muss das Gewinde sowie die Gewindelehre so gut es geht von Spänen, Schmutz und anderen Rückständen befreit werden. Das ist nicht nur beim Prüfen mit dem Gewindelehrdorn/Gewindegrenzlehrdorn, sondern auch beim Prüfen mit dem Gewindelehrring sehr wichtig. Nur so erreichen wir ein optimales Prüfergebnis.



    Verwendung der Gewindelehren

    Gewindelehrdorn/Gewindegrenzlehrdorn (für Innengewinde):

    1. Angefangen mit der GUT-Seite an. Die maßhaltige Seite sollte ohne großen Druck über die gesamte Gewindelänge in das Gewinde eindreht werden können. Falls das nicht möglich ist, dann ist das geschnittene Gewinde zu klein und muss ggf. nachbearbeitet werden. Ist allerdings zu viel Spiel vorhanden, sodass sich die Lehre wackelig einschrauben lässt, ist das Gewinde womöglich zu groß und damit nicht in der Toleranz. Aber dazu kommen wir im nächsten Abschnitt.
    2. Jetzt kommt die AUSSCHUSS-Seite zum Einsatz. Diese sollte sich nur maximal 2–3 Umdrehungen bzw. Gewindegänge eindrehen lassen. Falls sich die AUSSCHUSS-Seite über die gesamte Gewindelänge eindrehen lässt, ist das Gewinde zu groß und damit nicht maßhaltig.

    Gewindelehrring (für Außengewinde):

    1. Ebenso wie beim Prüfen mit den oben genannten Lehren sollte sich sie GUT-Seite sauber und unkompliziert über das gesamte Bolzengewinde drehen lassen.
    2. Die AUSSCHUSS-Seite allerdings sollte auch hier nur maximal 2–3 Umdrehungen greifen. Ist das nicht der Fall, ist das Gewinde nicht maßhaltig.



    Welche Schritte sind erforderlich, um die Genauigkeit und Zuverlässigkeit einer Gewindelehre sicherzustellen?

    1. Zertifizierung: Das Zertifikat ist ein wichtiger Bestandteil der Gewindelehre und sollte von jedem Hersteller/Händler mitgeliefert werden. Es enthält alle notwendigen Angaben zur Kalibrierung und Daten zum Produkt.
    2. Kalibrierung:Eine Gewindelehre muss regelmäßig von zertifizierten Fachleuten kalibriert werden. Um sicherzustellen, dass die Gewindelehre selbst nicht verschlissen ist und innerhalb der Toleranz liegt. Lubero bietet sich an dieser Stelle an, da wir mit hochkompetenten Kalibrierungslaboren zusammenarbeiten.
    3. Reinigung: Vor jeder Messung sollte die Gewindelehre gründlich gereinigt werden, um Späne, Schmutz oder andere Verunreinigungen zwischen den Gewindegängen zu entfernen, die das Prüfergebnis beeinträchtigen könnten.
    4. Sichtprüfung: Nach der Entnahme aus der Verpackung ist die Gewindelehre vor jeder Messung auf sichtbare Schäden oder Abnutzungserscheinungen zu überprüfen. Beschädigte oder abgenutzte Gewindelehren können zu ungenauen Ergebnissen führen und dürfen nicht verwendet werden.
    5. Lagerung: Die Gewindelehre wird am besten an einem trockenen und sauberen Ort aufbewahrt. Um Beschädigungen zu vermeiden, sollte die Gewindelehre nicht in der Nähe von Feuchtigkeit, Staub oder aggressiven Substanzen aufbewahrt werden.

    Welche Rolle spielen Gewindelehren in der Qualitätskontrolle und wie tragen sie zur Gewährleistung präziser Gewindeverbindungen bei?

    Gewindelehren spielen eine wichtige Rolle bei der Qualitätskontrolle, indem sie sicherstellen, dass Gewindeverbindungen den geforderten Standards entsprechen und die gewünschten Eigenschaften aufweisen. Durch die Prüfung wird eine sichere Verbindung, eine gute Abdichtung und eine hohe mechanische Festigkeit gewährleistet.

    Darüber hinaus sichern sie eine qualitativ hochwertige Produktion und minimieren Ausfälle oder Probleme aufgrund fehlerhafter Gewindeverbindungen. Mit Lubero Gewindelehren können Hersteller sicher sein, dass ihre Gewindeverbindungen den geforderten Qualitätsstandards entsprechen und zuverlässig funktionieren.
