    UNF Amerikanisches Feingewinde ANSI ASME B 1.1
    UNIFIED NATIONAL FINE THREAD

    LUBERO EXPERT-MAN
      & CAPTAIN LUBERO
                 GEPRÜFT

    Das UNF-Gewinde (Unified National Fine Thread) nach ANSI B1.1 ist ein standardisiertes Gewindesystem in den USA. Es zeichnet sich durch eine feine Gewindesteigung aus und wird in einer Vielzahl von Anwendungen eingesetzt, von Schrauben bis hin zu industriellen Verbindungen.

    Gewindetabelle–UNF amerik. Feingewinde ANSI B 1.1

    Abmessung
    Nenn-Ø mm
    Steigung Gg.
    Kernlochbohrung mm
    UNF Nr. 0
    1,52 mm
    80
    1,25 mm
    UNF Nr. 1
    1,85 mm
    72
    1,55 mm
    UNF Nr. 2
    2,18 mm
    64
    1,85 mm
    UNF Nr. 3
    2,52 mm
    56
    2,10 mm
    UNF Nr. 4
    2,85 mm
    48
    2,40 mm
    UNF Nr. 5
    3,17 mm
    44
    2,70 mm
    UNF Nr. 6
    3,50 mm
    40
    3,00 mm
    UNF Nr. 8
    4,16 mm
    36
    3,50 mm
    UNF Nr. 10
    4,83 mm
    32
    4,10 mm
    UNF Nr. 12
    5,49 mm
    28
    4,65 mm
    UNF 1/4"
    6,350 mm
    28
    5,50 mm
    UNF 5/16"
    7,938 mm
    24
    8,50 mm
    UNF 3/8"
    9,525 mm
    24
    8,50 mm
    UNF 7/16"
    11,113 mm
    20
    9,90 mm
    UNF 1/2"
    12,700 mm
    20
    11,50 mm
    UNF 9/16"
    14,288 mm
    18
    13,00 mm
    UNF 5/8"
    15,876 mm
    18
    14,50 mm
    UNF 3/4"
    19,051 mm
    16
    17,50 mm
    UNF 7/8"
    22,226 mm
    14
    20,50 mm
    UNF 1"
    25,401 mm
    12
    23,30 mm
    UNF 1 1/8"
    28,576 mm
    12
    26,50 mm
    UNF 1 1/4"
    31,751 mm
    12
    29,50 mm
    UNF 1 3/8"
    34,926 mm
    12
    32,50 mm
    UNF 1 1/2"
    38,101 mm
    12
    36,00 mm

    1. Definition des UNF Spitzgewinde nach ANSI/ASME B 1.1

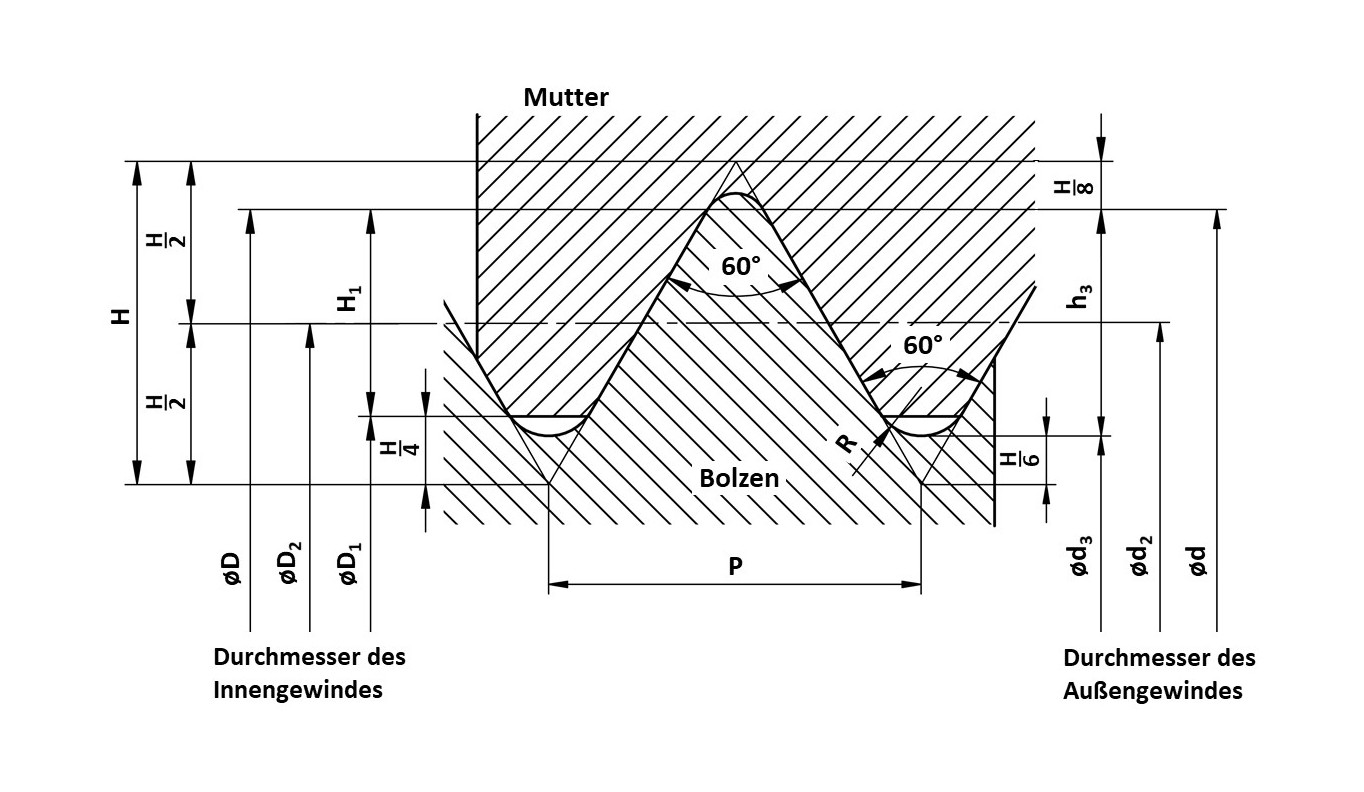

    Das UNF Gewinde - (Unified National Fine Thread Series) Gewinde ist ein amerikanisches Einheitsgewinde. Die Norm ANSI/ASME B1.1 gibt hierbei die Passung zwischen Außen- und Innengewinde vor. Das UNF-Gewinde ist ein Spitzgewinde mit 60° Flankenwinkel.


    2. Gewindedurchmesser UNF Nr. 0 - UNF 1 1/2"

    Der Gewindedurchmesser wird in Zoll angegeben. Die Bezeichnung setzt sich aus den Buchstaben "UNF" und der Abmessung in Zoll, z.B. UNF 3/4" zusammen. Der Außendurchmesser entspricht dem tatsächlichen Zollmaß, sprich kann auch in mm umgerechnet werden. Die wichtigsten Durchmesser sind der Außendurchmesser, der Flankendurchmesser und der Kerndurchmesser.


    3. Steigungswert mit feineren Werten abhängig vom Nennmaß

    Die Steigung wird beim UNF-Gewinde in Gang pro Zoll angegeben. Gemessen wird eine Distanz von 1 Zoll (25,4 mm). Die Anzahl der Zähne auf dieser Distanz entspricht der Steigung. Für die unterschiedlichen Abmessungen sind feste Steigungen in der Norm vorgesehen. Beim UNF Gewinde finden sich eher feinere Steigungen, anders als bei der Verwandten UNC Gewindeart, welcher eher gröbere Steigungen aufweist.


    4. Gewindearten der Unified Thread Series

    Die Norm ANSI/ASME B .1 gibt Werte für diverse UN Gewindearten vor. Zusätzlich zum UNF Gewinde kommen das UNC, UNEF, UN, und das UNS Gewinde dazu. Diese unterscheiden sich jeweils in den Paarungen von Gewindeaußendurchmesser und der Steigung. UNF gilt als Gewindeart mit feiner Steigung in diesem Bereich.


    5. Anwendungsbereiche für das amerikanische Feingewinde

    UN Gewinde sind vor allem im amerikanischen und internationalen Raum wichtig. Das zöllige Gewindesystem ist das am häufigste verwendet Gewinde in Amerika und hat sich über die Jahre weit verbreitet. So findet man viele internationale Bauteile, die das UNF-Gewinde verwenden.


    6. Normen für das UNF-Gewinde

    Die Norm ANSI/ASME B 1.1 erfasst alle relevanten Gewindedaten für das UNF-Gewinde. Darüber hinaus sind noch viele weitere ähnliche Gewindearten in der Norm erfasst.


    7. Gewindeherstellung für UN Gewinde mit feiner Steigung

    Es gibt mehrere Arten der Gewindeherstellung. Gewinde können geschnitten werden mit Gewindebohrern bzw. Schneideisen. Mit speziellen Werkzeugen können diese auch gefräst werden. Auch das Rollen findet immer noch Verwendung, heutzutage meistens nur bei Spindeln. Eine weitere wichtige Art der Gewindeherstellung ist die Kaltverformung. Die Werkzeuge pressen den Werkstoff in die gewünschte Form, ohne einen Span zu erzeugen. Wird häufig in der Medizintechnik verwendet.


    8. Gewindetoleranzen angepasst an die technischen Anforderungen

    UNF-Gewinde sind in unterschiedliche Toleranzklassen unterteilt. Diese bestimmen die genaue Lage vom Gewinde im Zusammenspiel mit dem jeweiligen Gegenstück. Ist etwas mehr Spiel gewünscht, bietet sich die Toleranzklasse 1B an, welche das Innengewinde etwas größer schneidet als normal üblich. Im Bereich der Luft- und Raumfahrt wird häufig eine engere Passung benötigt, hierfür käme die Toleranzklasse 3B infrage. Um eine höhere Sicherheit zu gewährleisten, sind die Passungen hier enger gelegt, um kein Spiel zu ermöglichen. Auch für nachträglich beschichtete Bauteile gibt es spezielle Aufmaße, um die Schichtdicke zu berücksichtigen. So können Sie Ihren Fertigungsprozess optimieren, ohne nachschneiden.
