UNS amerikanische Sondersteigungen ANSI/ASME B1.1
UNIFIED NATIONAL SPECIAL

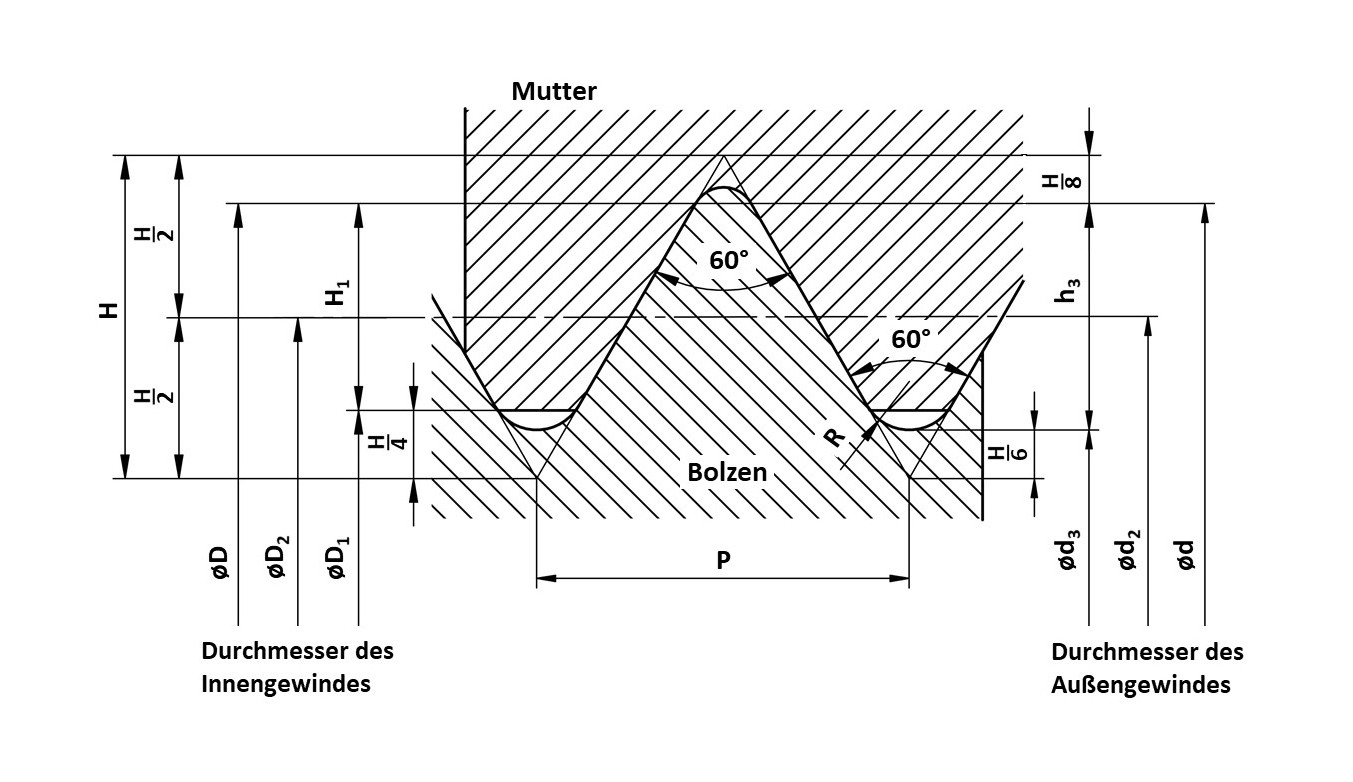

Das UNS - (Unified National Special) Gewinde ist ein amerikanisches Einheitsgewinde. Die Norm ANSI/ASME B1.1 gibt hierbei die Passung zwischen Außen- und Innengewinde vor. Das UNS-Gewinde ist ein Spitzgewinde mit 60° Flankenwinkel und umfasst Paarungen von Außendurchmesser und Steigungen, die nicht in den sonstigen ANSI/ASME B1.1 Listen erfasst sind.


Der Gewindedurchmesser wird in Zoll angegeben. Die Bezeichnung setzt sich aus den Buchstaben "UNS" und der Abmessung in Zoll, z.B. UNS 11/16" zusammen. Der Außendurchmesser entspricht dem tatsächlichen Zollmaß, sprich kann auch in mm umgerechnet werden. Die wichtigsten Durchmesser sind der Außendurchmesser, der Flankendurchmesser und der Kerndurchmesser.


Die Steigung wird beim UNS-Gewinde in Gang pro Zoll angegeben. Gemessen wird eine Distanz von 1 Zoll (25,4 mm). Die Anzahl der Zähne auf dieser Distanz entspricht der Steigung. Für die unterschiedlichen Abmessungen sind mögliche Steigungen in der Norm vorgesehen. Das UNS Gewinde hat mehrere Steigungen für die unterschiedlichen Durchmesser. Anders als bei den Verwandten Gewindearten: UNC, UNF und UNEF, die feste Steigungen für die unterschiedlichen Abmessungen vorgeben.


Die Norm ANSI/ASME B .1 gibt Werte für diverse UN Gewindearten vor. Zusätzlich zum UNS Gewinde kommen das UNF, UNC, UN, und das UNEF Gewinde dazu. Diese unterscheiden sich jeweils in den Paarungen von Gewindeaußendurchmesser und der Steigung. UNS gilt als Gewindeart mit außergewöhnlichen Kombinationen von Außendurchmesser und Steigung.


UNS Gewinde sind vor allem im amerikanischen und internationalen Raum wichtig. Das zöllige Gewindesystem ist das am häufigste verwendet Gewinde in Amerika und hat sich über die Jahre weit verbreitet. So findet man viele internationale Bauteile, die das UNS-Gewinde verwenden. Insbesondere, wenn die Gewindenormen UNC, UNF, UNEF und UN den technischen Anforderungen an das Gewinde nicht entsprechen, wird häufig UNS verwendet, da hier auch exotische Paarungen von Außendurchmesser und Steigung enthalten sind, die in den sonstigen Gewindearten nicht vorkommen.


Die Norm ANSI/ASME B 1.1 erfasst alle relevanten Gewindedaten für das UNS-Gewinde. Darüber hinaus sind noch viele weitere ähnliche Gewindearten in der Norm erfasst.


Es gibt mehrere Arten der Gewindeherstellung. Gewinde können geschnitten werden mit Gewindebohrern bzw. Schneideisen. Mit speziellen Werkzeugen können diese auch gefräst werden. Auch das Rollen findet immer noch Verwendung, heutzutage meistens nur bei Spindeln. Eine weitere wichtige Art der Gewindeherstellung ist die Kaltverformung. Die Werkzeuge pressen den Werkstoff in die gewünschte Form, ohne einen Span zu erzeugen. Wird häufig in der Medizintechnik verwendet.


UNS-Gewinde sind in unterschiedliche Toleranzklassen unterteilt. Diese bestimmen die genaue Lage vom Gewinde im Zusammenspiel mit dem jeweiligen Gegenstück. Ist etwas mehr Spiel gewünscht, bietet sich die Toleranzklasse 1B an, welche das Innengewinde etwas größere schneidet als normal üblich. Im Bereich der Luft- und Raumfahrt wird häufig eine engere Passung benötigt, hierfür käme die Toleranzklasse 3B infrage. Um eine höhere Sicherheit zu gewährleisten, sind die Passungen hier enger gelegt, um kein Spiel zu ermöglichen. Auch für nachträglich beschichtete Bauteile gibt es spezielle Aufmaße, um die Schichtdicke zu berücksichtigen. So können Sie Ihren Fertigungsprozess optimieren, ohne nachschneiden zu müssen.
