Begriffe Rund um den Gewindebohrer
Diese Begriffe werden Ihnen im Zusammenhang mit Gewindebohrern immer wieder begegnen. Anhand der Skizzen erhalten Sie hier einen verständlichen Überblick.
allgemeine Begriffe
Begriffe vom Gewindebohrer
Begriffe vom Gewindebohrer

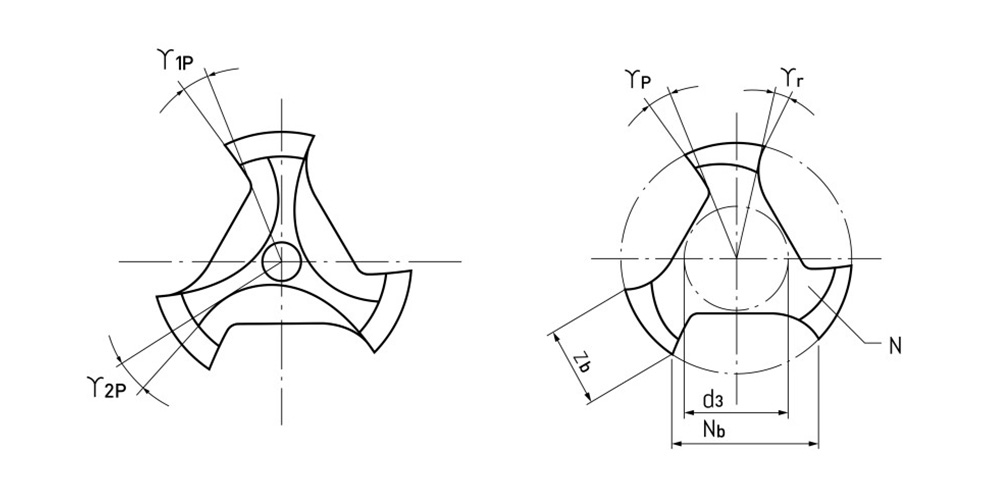

Allgemeine Begriffe
γP/1P = Spanwinkel
γ2P = Spanwinkel Schälanschnitt
γr = Rückenwinkel
N = Anzahl Nuten/Stege
d3 = Nutenlänge
Zb = Stegbreite
Nb = Nutbreite
ZEICHENERKLÄRUNG

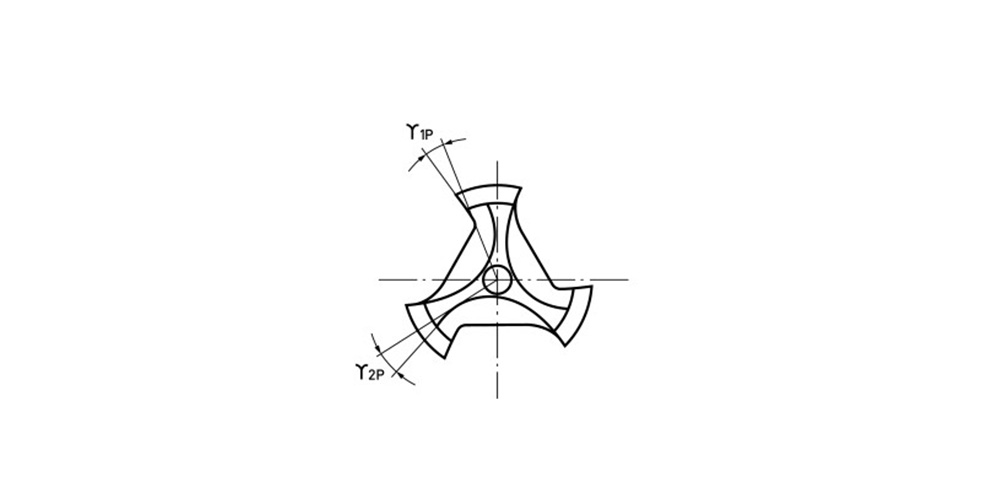

Schälanschnitt und Hinterschliff

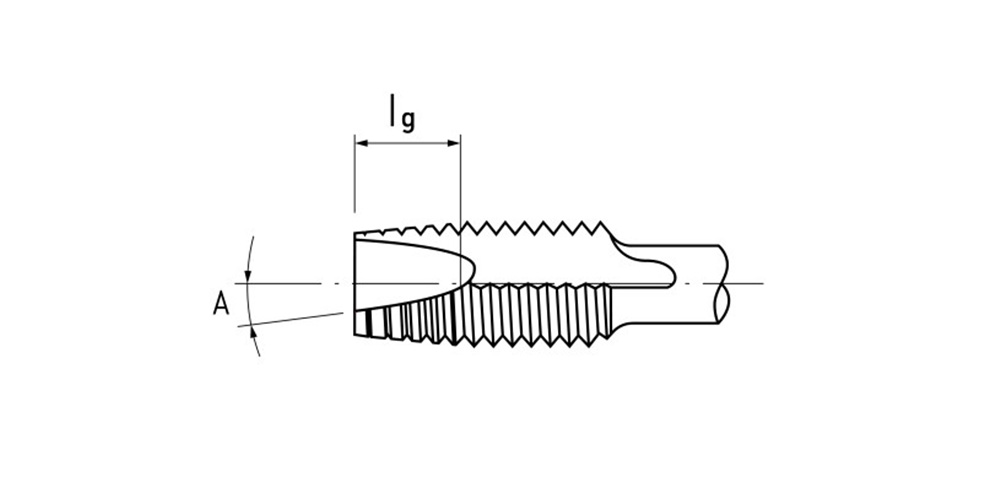

Schälanschnitt
Hinterschliff
Hinterschliff

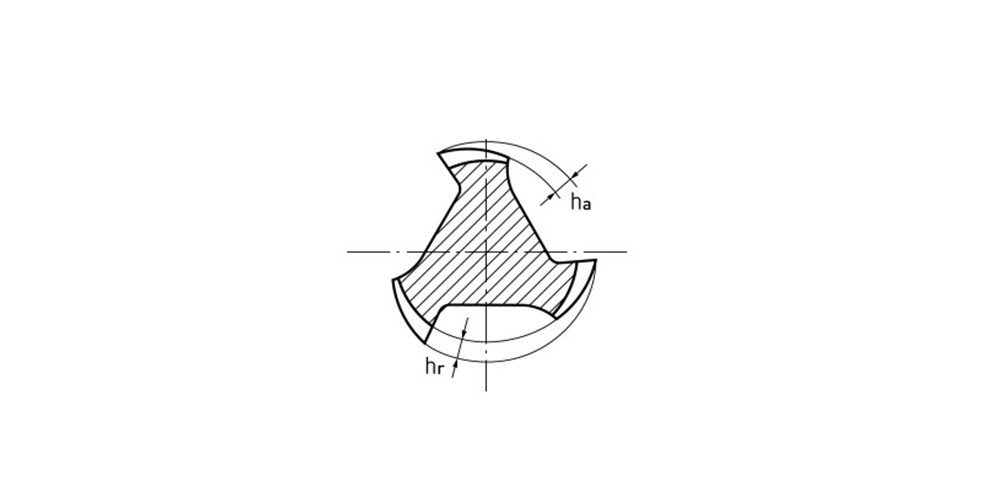

Schälanschnitt und Hinterschliff
ha = Anschnitthinterschliff auf Zahnbreite
hr = Anschnitthinterschliff pro Teilung
I7 = Anschnittlänge
γFa = Schälanschnittwinkel
ZEICHENERKLÄRUNG
Nutformen
ca. 10° Linksspiralnuten

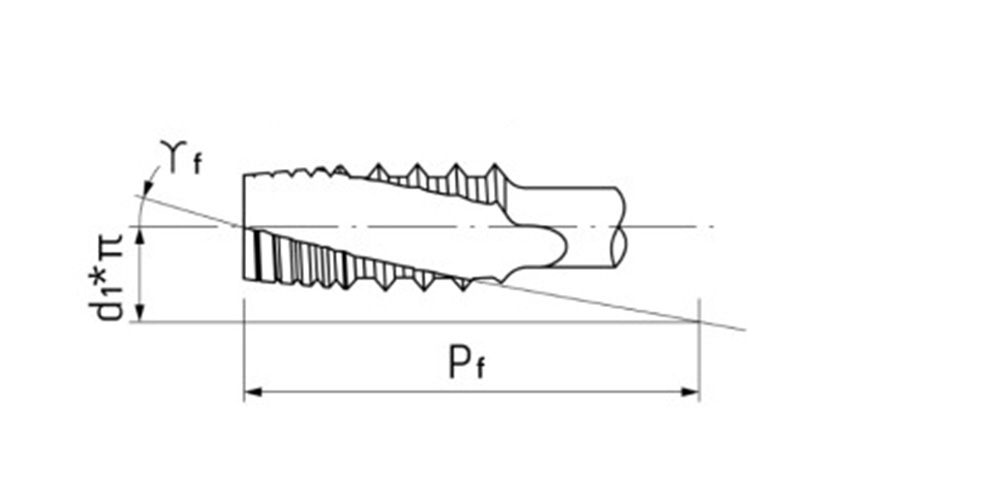

ca. 15° Rechtsspiralnuten
ca. 15° Rechtsspiralnuten mit ausgesetzten Zähnen

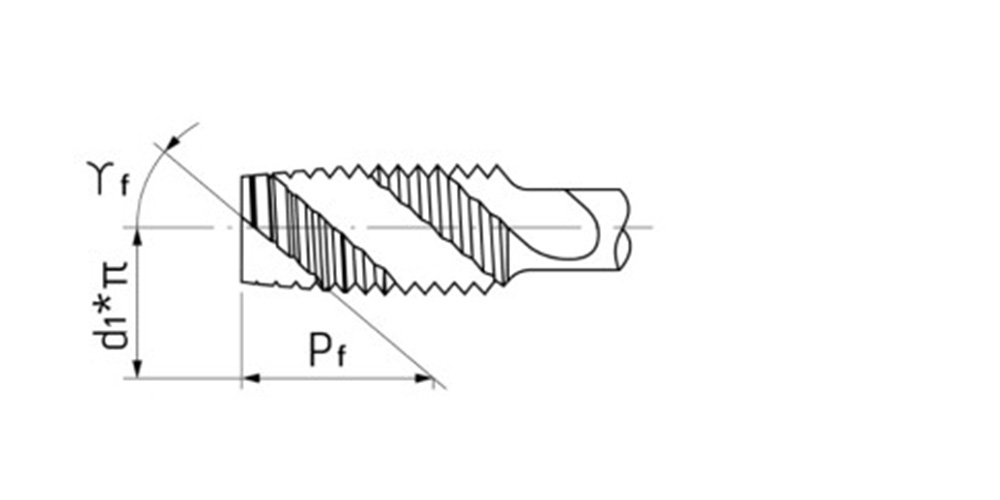

ca. 35° und 45° Rechtsspiralnuten

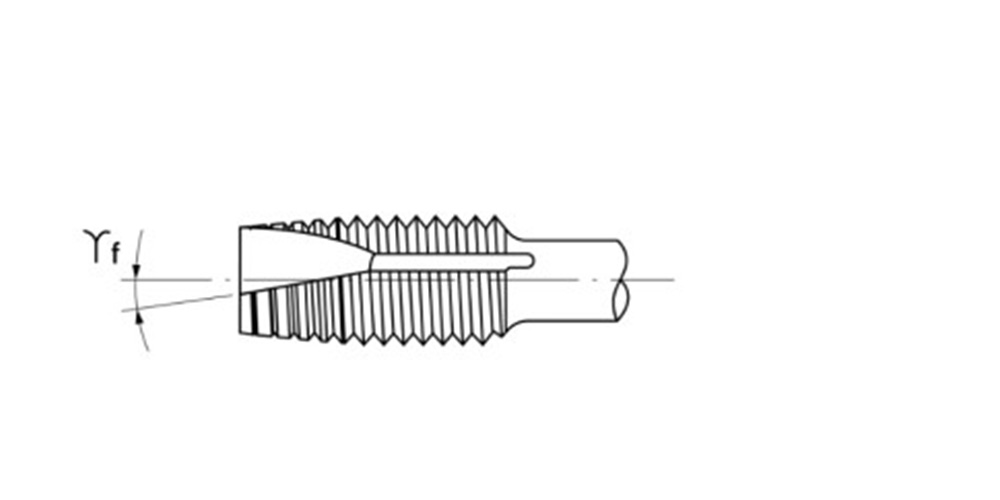

Schälschnittnuten mit Schmiernuten

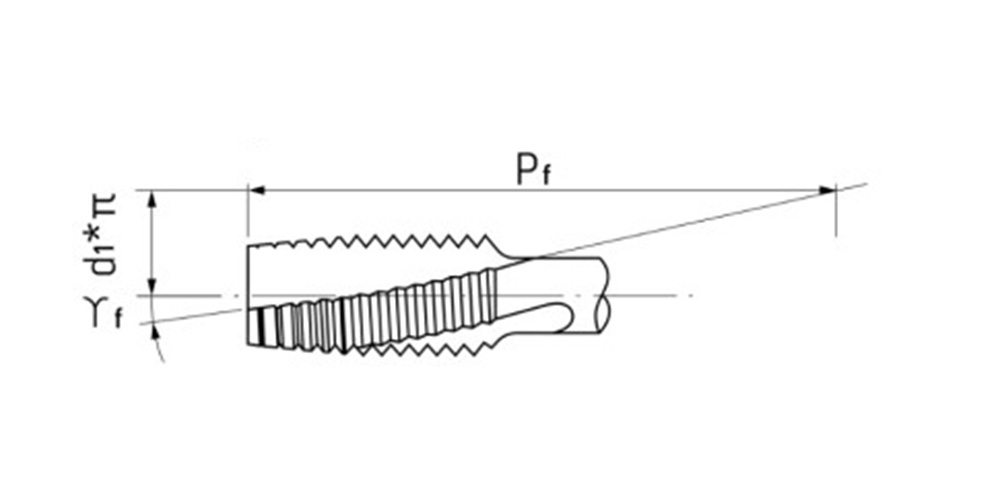

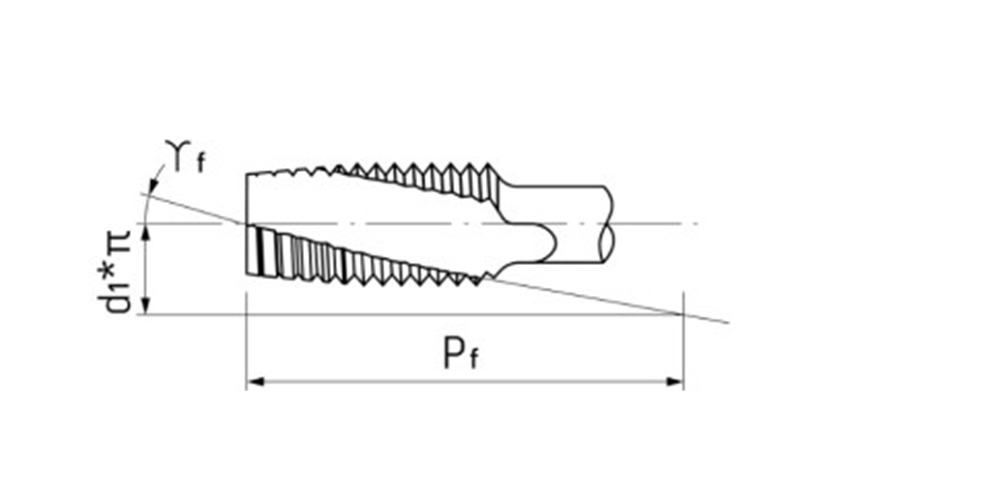

Nutformen
Pf = Drallsteigung
γF = Drallwinkel
ZEICHENERKLÄRUNG
Nutformen

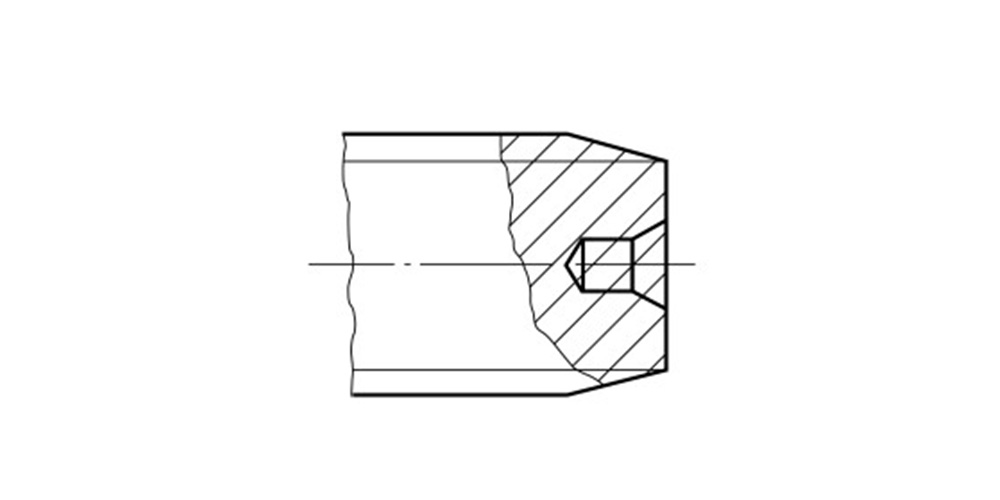

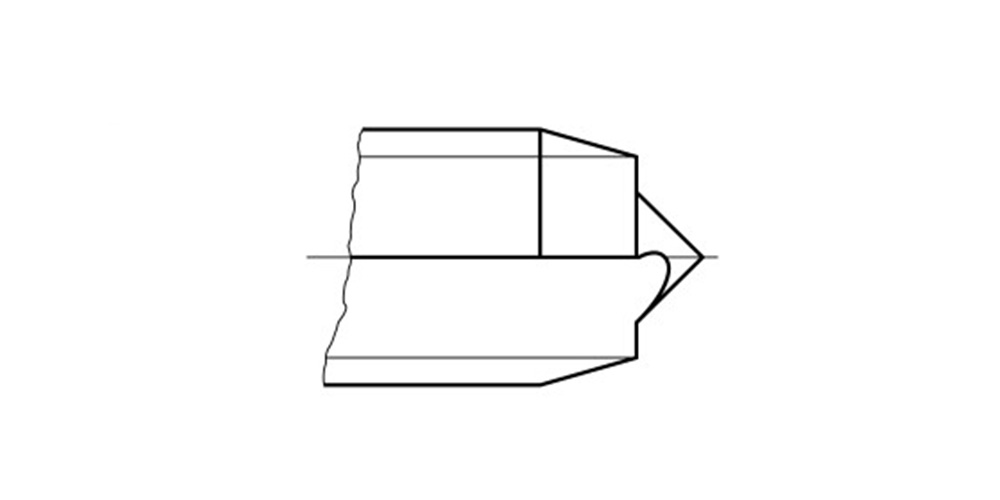

Innenzentrierung

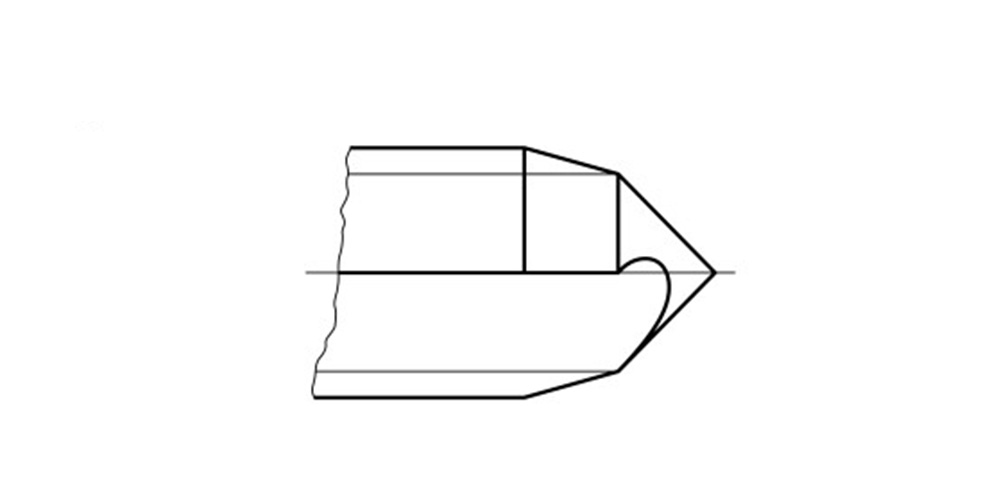

Vollspitze
Halbspitze
ZEICHENERKLÄRUNG
