    UNC Amerikanisches Grobgewinde ANSI ASME B 1.1
    UNIFIED NATIONAL COARSE THREAD

    LUBERO EXPERT-MAN
      & CAPTAIN LUBERO
                 GEPRÜFT

    Das UNC-Gewinde (Unified National Coarse) nach ANSI B1.1 ist ein standardisiertes Gewindesystem in den USA. Es zeichnet sich durch eine grobe Gewindesteigung aus und wird in einer Vielzahl von Anwendungen eingesetzt, von Schrauben bis hin zu industriellen Verbindungen.

    Gewindetabelle–UNC amerik. Grobgewinde ANSI B 1.1

    Abmessung
    Nenn-Ø mm
    Steigung Gg.
    Kernlochbohrung mm
    UNC Nr. 1
    1,85 mm
    64
    1,50 mm
    UNC Nr. 2
    2,18 mm
    56
    1,80 mm
    UNC Nr. 3
    2,52 mm
    48
    2,10 mm
    UNC Nr. 4
    2,85 mm
    40
    2,30 mm
    UNC Nr. 5
    3,17 mm
    40
    2,60 mm
    UNC Nr. 6
    3,50 mm
    32
    2,90 mm
    UNC Nr. 8
    4,16 mm
    32
    3,50 mm
    UNC Nr. 10
    4,83 mm
    24
    3,90 mm
    UNC Nr. 12
    5,49 mm
    24
    4,50 mm
    UNC 1/4"
    6,350 mm
    20
    5,20 mm
    UNC 5/16"
    7,938 mm
    18
    6,60 mm
    UNC 3/8"
    9,525 mm
    16
    8,00 mm
    UNC 7/16"
    11,113 mm
    14
    9,40 mm
    UNC 1/2"
    12,700 mm
    13
    10,80 mm
    UNC 9/16"
    14,288 mm
    12
    12,30 mm
    UNC 5/8"
    15,876 mm
    11
    13,50 mm
    UNC 11/16"
    17,463 mm
    11
    15,20 mm
    UNC 3/4"
    19,051 mm
    10
    16,50 mm
    UNC 13/16"
    20,638 mm
    10
    18,10 mm
    UNC 7/8"
    22,226 mm
    9
    19,50 mm
    UNC 15/16"
    23,813 mm
    9
    21,00 mm
    UNC 1"
    25,401 mm
    8
    22,30 mm
    UNC 1 1/8"
    28,576 mm
    7
    25,00 mm
    UNC 1 1/4"
    31,751 mm
    7
    28,30 mm
    UNC 1 3/8"
    34,926 mm
    6
    30,80 mm
    UNC 1 1/2"
    38,101 mm
    6
    34,00 mm
    UNC 1 5/8"
    41,277 mm
    6
    37,10 mm
    UNC 1 3/4"
    44,452 mm
    5
    39,50 mm
    UNC 1 7/8"
    47,627 mm
    4,5
    42,00 mm
    UNC 2"
    50,802 mm
    4,5
    45,00 mm
    UNC 2 1/4"
    57,152 mm
    4,5
    51,50 mm
    UNC 2 1/2"
    63,502 mm
    4
    57,20 mm
    UNC 2 3/4"
    69,853 mm
    4
    63,25 mm
    UNC 3"
    76,203 mm
    4
    69,85 mm

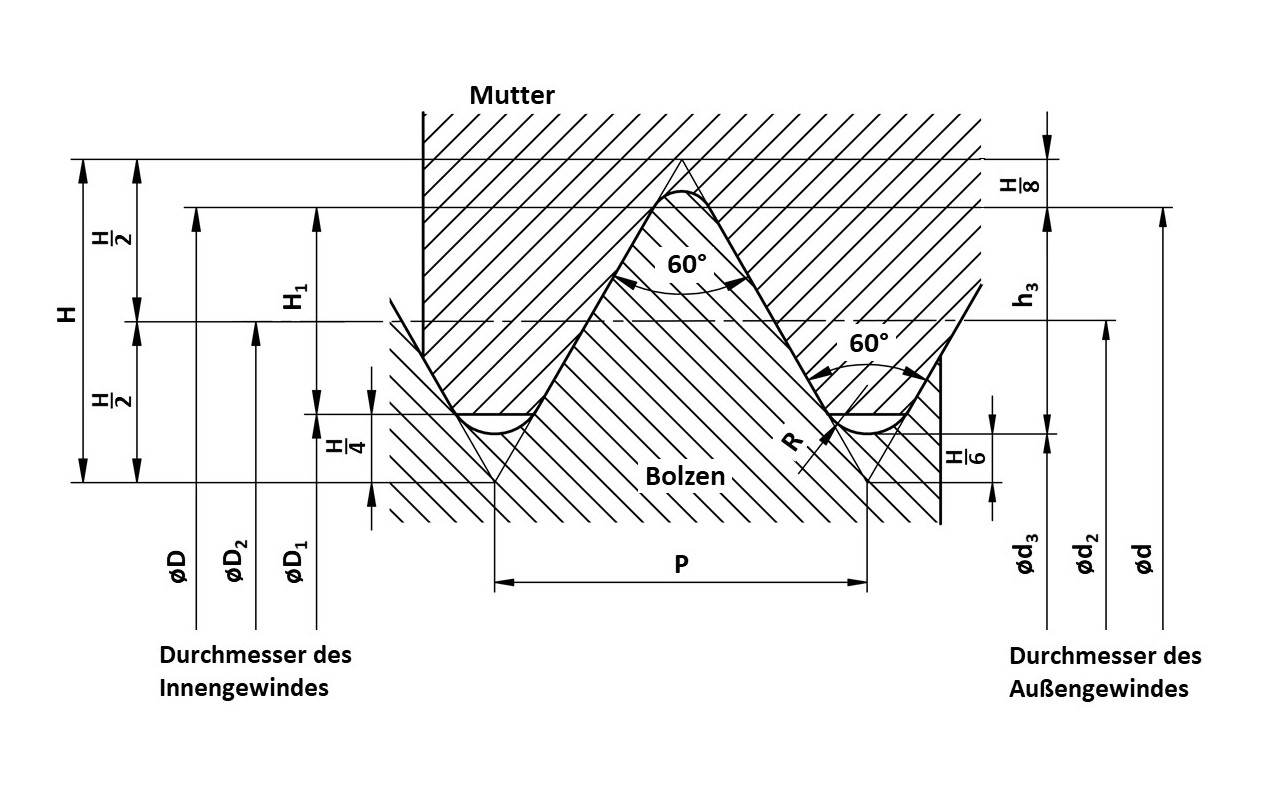

    1. Definition des UNC Spitzgewinde nach ANSI/ASME B 1.1

    Das UNC - (Unified Coarse Thread Series) Gewinde ist ein amerikanisches Einheitsgewinde. Die Norm ANSI/ASME B1.1 gibt hierbei die Passung zwischen Außen- und Innengewinde vor. Das UNC-Gewinde ist ein Spitzgewinde mit 60° Flankenwinkel.


    2. Gewindedurchmesser UNC Nr. 1 - UNC 3"

    Der Gewindedurchmesser wird in Zoll angegeben. Die Bezeichnung setzt sich aus den Buchstaben "UNC" und der Abmessung in Zoll, z.B. UNC 1.1/4" zusammen. Der Außendurchmesser entspricht dem tatsächlichen Zollmaß, sprich kann auch in mm umgerechnet werden. Die wichtigsten Durchmesser sind der Außendurchmesser, der Flankendurchmesser und der Kerndurchmesser.


    3. Steigungswert in Abhängigkeit vom Nennmaß

    Die Steigung wird beim UNC-Gewinde in Gang pro Zoll angegeben. Gemessen wird eine Distanz von 1 Zoll (25,4 mm). Die Anzahl der Zähne auf dieser Distanz entspricht der Steigung. Für die unterschiedlichen Abmessungen sind feste Steigungen in der Norm vorgesehen. Beim UNC Gewinde finden sich eher gröbere Steigungen, anders als bei den Verwandten UNF oder UNEF Gewindearten, die eher feiner Steigungen aufweisen.


    4. Gewindearten der Unified Thread Series

    Die Norm ANSI/ASME B 1.1 gibt Werte für diverse UN Gewindearten vor. Zusätzlich zum UNC Gewinde kommen das UNF, UNEF, UN, und das UNS Gewinde dazu. Diese unterscheiden sich jeweils in den Paarungen von Gewindeaußendurchmesser und der Steigung. UNC gilt als Gewindeart mit gröberer Steigung in diesem Bereich.


    5. Anwendungsbereiche in den USA und international

    UNC Gewinde sind vor allem im amerikanischen und internationalen Raum wichtig. Das zöllige Gewindesystem ist das am häufigste verwendet Gewinde in Amerika und hat sich über die Jahre weit verbreitet. So findet man viele internationale Bauteile, die das UNC-Gewinde verwenden.


    6. Normen nach dem Unified Thread Standard

    Die Norm ANSI/ASME B 1.1 erfasst alle relevanten Gewindedaten für das UNC-Gewinde. Darüber hinaus sind noch viele weitere ähnliche Gewindearten in der Norm erfasst.


    7. Gewindeherstellung grundlegende Schritte und Verfahren

    Es gibt mehrere Arten der Gewindeherstellung. Gewinde können geschnitten werden mit Gewindebohrern bzw. Schneideisen. Mit speziellen Werkzeugen können diese auch gefräst werden. Auch das Rollen findet immer noch Verwendung, heutzutage meistens nur bei Spindeln. Eine weitere wichtige Art der Gewindeherstellung ist die Kaltverformung. Die Werkzeuge pressen den Werkstoff in die gewünschte Form, ohne einen Span zu erzeugen. Wird häufig in der Medizintechnik verwendet.


    8. Gewindetoleranzen angepasst an technische Anforderungen

    UNC-Gewinde sind in unterschiedliche Toleranzklassen unterteilt. Diese bestimmen die genaue Lage vom Gewinde im Zusammenspiel mit dem jeweiligen Gegenstück. Ist etwas mehr Spiel gewünscht, bietet sich die Toleranzklasse 1B an, welche das Innengewinde etwas größer schneidet als normal üblich. Im Bereich der Luft- und Raumfahrt wird häufig eine engere Passung benötigt, hierfür käme die Toleranzklasse 3B infrage. Um eine höhere Sicherheit zu gewährleisten, sind die Passungen hier enger gelegt, um kein Spiel zu ermöglichen. Auch für nachträglich beschichtete Bauteile gibt es spezielle Aufmaße, um die Schichtdicke zu berücksichtigen. So können Sie Ihren Fertigungsprozess optimieren, ohne nachschneiden zu müssen.

    Link zum Shop

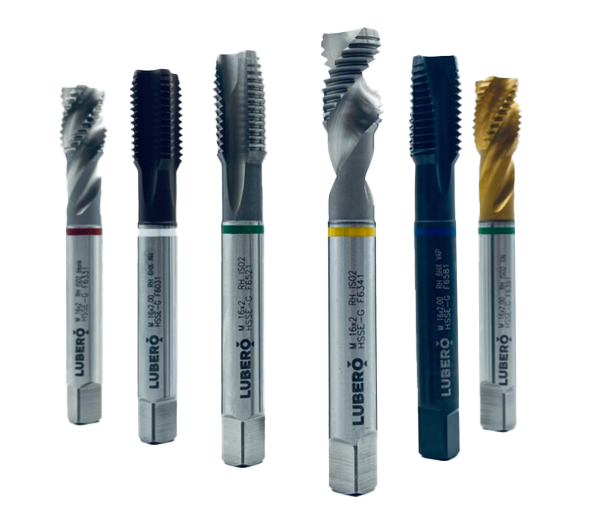

    Maschinengewindebohrer

    Link zum Shop

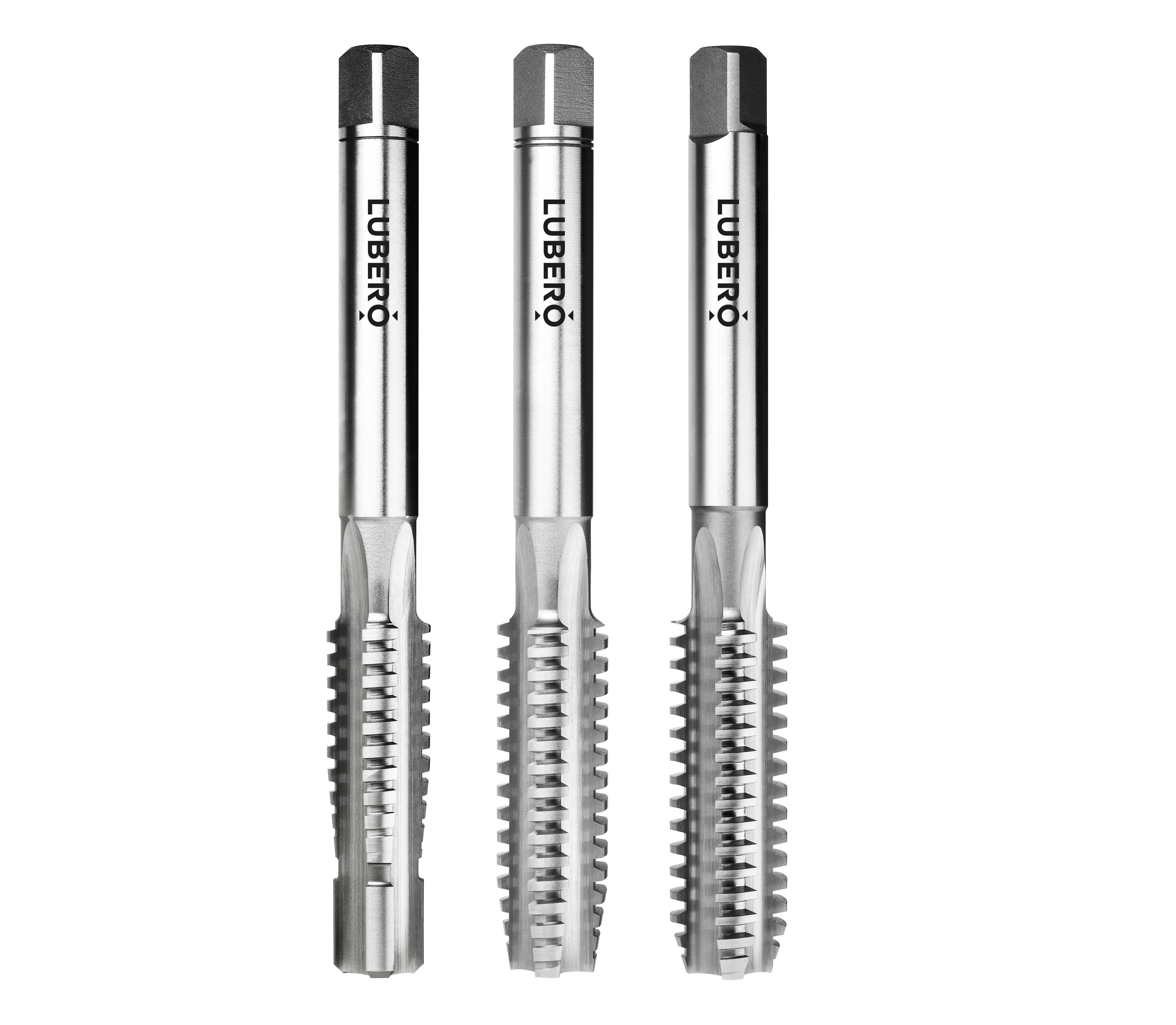

    Handgewindebohrer
